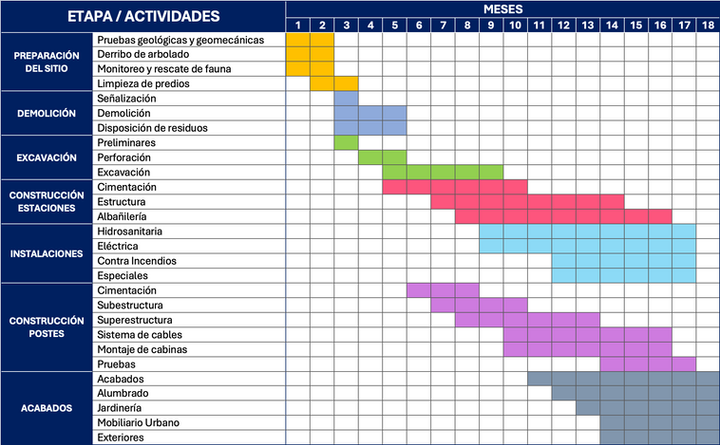

Preparación del sitio y construcción

Esta etapa comprende el conjunto de actividades necesarias para preparar las áreas de intervención, ejecutar las obras civiles y estructurales, instalar los sistemas que integran el Cablebús y acondicionar las estaciones y demás infraestructura necesaria para su funcionamiento.



​

Como parte de los trabajos iniciales se realizarán los levantamientos topográficos de los predios y áreas de intervención, apoyados, cuando corresponda, mediante levantamientos aerofotogramétricos, con el propósito de establecer las condiciones físicas y geométricas del terreno.

Asimismo, se llevarán a cabo las siguientes actividades:

​

Preliminares:

• Limpieza y acondicionamiento de las áreas de trabajo, retirando vegetación, residuos y elementos que interfieran con las actividades constructivas, conforme a las autorizaciones correspondientes.

• Delimitación y señalización de las áreas destinadas a la construcción.

• Establecimiento de niveles, ejes y referencias topográficas para la ejecución de las obras.

• Habilitación de accesos provisionales y zonas de circulación para personal, maquinaria y materiales.

• Realización de los estudios técnicos necesarios para el desarrollo de las obras, incluyendo estudios de mecánica de suelos, hidrológicos, geofísicos y arqueológicos, según corresponda.

• Implementación de medidas de protección para los espacios exteriores, infraestructura urbana y colindancias que pudieran verse involucradas durante los trabajos.

• Instalación de casetas y áreas temporales para el resguardo de herramientas, equipos y materiales.

• Habilitación de puntos y áreas específicas para la separación, almacenamiento temporal y manejo de los residuos generados durante la construcción.

• Implementación de las medidas de seguridad y control necesarias para mantener condiciones adecuadas en las áreas de trabajo.



Cimentación:

• La cimentación constituye la infraestructura que permitirá transmitir las cargas de las estaciones, pilonas y demás elementos estructurales hacia el terreno. De acuerdo con las características particulares de cada sitio, se podrán ejecutar diferentes sistemas de cimentación.

• Las principales actividades comprenderán:

• Construcción e instalación de pilas y/o pilotes de cimentación.

• Ejecución de cajones, dados y muros de cimentación.

• Construcción de los elementos de cimentación correspondientes a cada estación, de acuerdo con las condiciones del terreno y los proyectos estructurales.

• Ejecución de las cimentaciones requeridas para las pilonas que soportarán el sistema de transporte.

​​

Superestructura:

• La superestructura estará conformada por los elementos estructurales necesarios para soportar las estaciones, pilonas y sistemas asociados al funcionamiento del Cablebús, utilizando elementos de acero estructural y concreto, de acuerdo con las especificaciones del proyecto.

• Entre las principales actividades se consideran:

• Montaje de los elementos estructurales de las estaciones.

• Construcción y montaje de los elementos estructurales de las pilonas.

• Instalación de placas y elementos de anclaje, así como ejecución de los trabajos de concreto correspondientes.

• Montaje de postes y elementos de acero estructural.

• Instalación de los sistemas electromecánicos asociados al desplazamiento de las cabinas.

• Montaje del sistema de cables, poleas y demás componentes necesarios para la operación del sistema.

​​

Obra Civil:

• La obra civil comprenderá la construcción y acondicionamiento de los espacios que integrarán las estaciones y las áreas complementarias del sistema.

• Las actividades principales serán:

• Construcción de muros divisorios, pasillos, corredores y áreas de circulación.

• Construcción de muros de contención y cerramientos perimetrales.

• Construcción y acondicionamiento de plataformas y andenes.

• Ejecución de salas de máquinas, centros de control y áreas técnicas.

• Instalación de torniquetes, controles y puntos de acceso.

• Construcción y acondicionamiento de áreas sanitarias, de servicio y atención al usuario.

• Ejecución de obras exteriores y adecuaciones necesarias para la integración de las estaciones con el espacio público inmediato.



Instalaciones:

• En esta etapa se ejecutarán las instalaciones necesarias para garantizar el funcionamiento seguro y eficiente de las estaciones y de los sistemas que integran la Línea 5 del Cablebús.

• Se contempla, entre otras, la instalación y montaje de:

• Equipos, tuberías, canalizaciones, registros y demás elementos correspondientes a las instalaciones eléctricas e hidrosanitarias.

• Sistemas para el aprovechamiento del agua pluvial mediante infraestructura de captación y almacenamiento, conforme al proyecto correspondiente.

• Sistemas de protección y atención contra incendios.

• Sistemas de telecomunicaciones y transmisión de datos mediante fibra óptica.

• Sistemas de radiocomunicación.

• Sistemas de información y atención a pasajeros.

• Equipos y sistemas necesarios para el control, monitoreo y operación de las estaciones.



Acabados

• Una vez concluidos los trabajos estructurales, de obra civil e instalaciones, se realizarán los acabados y elementos arquitectónicos necesarios para completar las estaciones y espacios asociados.

• Entre estas actividades se consideran:

• Ejecución de obra blanca y colocación de boquillas y recubrimientos.

• Instalación de plafones.

• Colocación de acabados en pisos y muros.

• Instalación de lambrines, paneles y elementos arquitectónicos.

• Colocación de anclajes y elementos estructurales complementarios.

• Instalación de sistemas de iluminación.

• Colocación de mobiliario fijo y equipamiento.

• Construcción e instalación de cubiertas, marquesinas y elementos de protección para los usuarios.



Señalización, seguridad y limpieza:

• Como parte de la conclusión de los trabajos se implementarán los elementos necesarios para garantizar condiciones adecuadas de seguridad, orientación y accesibilidad para los usuarios y trabajadores.

• Se contempla:

• Colocación de señalización preventiva, informativa y de emergencia en el interior y exterior de las estaciones.

• Señalización y acondicionamiento de accesos incluyentes.

• Implementación de rampas, guías podotáctiles y demás elementos de accesibilidad universal.

• Colocación de elementos de seguridad y protección para usuarios y personal.

• Limpieza general de las áreas intervenidas y retiro de instalaciones, materiales y residuos temporales de construcción.

• Acondicionamiento y restitución de las áreas exteriores que hayan sido utilizadas durante los trabajos.
